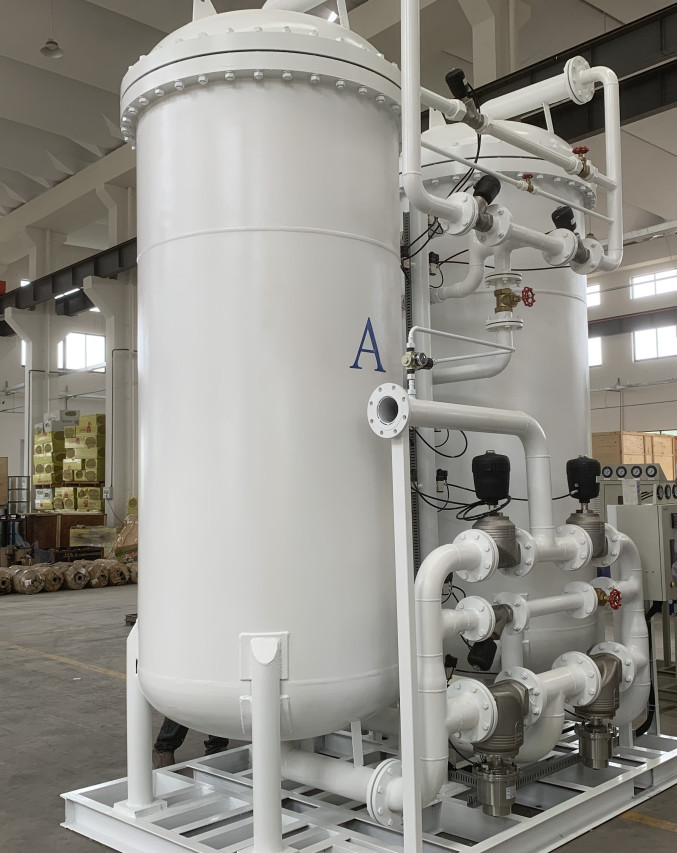

ژنراتور نیتروژن 0.7 مگاپاسکال N2 ژنراتور نیتروژن الک مولکولی PSA

مولد نیتروژن N2 اتوماسیون کامل

با توجه به اصل جذب نوسان فشار، مولد نیتروژن از غربال مولکولی کربن با کیفیت بالا به عنوان جاذب برای تولید نیتروژن از هوا تحت فشار معین استفاده می کند.

هوای فشرده تصفیه شده و خشک شده تحت فشار جذب و تحت فشار کاهش یافته در جاذب جذب می شود.به دلیل اثر آیرودینامیکی، سرعت انتشار اکسیژن در ریز منافذ غربال مولکولی کربن به مراتب بیشتر از نیتروژن است.اکسیژن ترجیحاً توسط غربال مولکولی کربن جذب می شود و نیتروژن در فاز گاز غنی می شود تا نیتروژن نهایی را تشکیل دهد.

سپس، فشار آن به فشار معمولی کاهش می یابد و اکسیژن جذب شده و سایر ناخالصی ها توسط جاذب دفع می شود تا بازسازی شود.به طور کلی، دو برج جذب در سیستم تنظیم می شود، یکی از برج ها نیتروژن را جذب می کند و برج دیگر جذب و احیا می کند.

کنترل کننده برنامه PLC باز و بسته شدن شیر پنوماتیک را کنترل می کند تا دو برج به طور متناوب چرخش کنند تا به هدف تولید مداوم نیتروژن با کیفیت بالا دست یابد.کل سیستم از اجزای زیر تشکیل شده است: ماژول تصفیه هوای فشرده، مخزن ذخیره هوا، دستگاه جداسازی اکسیژن و نیتروژن و مخزن بافر نیتروژن.

اصل کار:
تکنیک PSA (Pressure Swing Adsorption، به اختصار PSA): این یک نوع فناوری پیشرفته جداسازی گاز است که بر اساس جذب فیزیکی مولکول گاز در سطح داخلی جاذب (مواد جامد متخلخل)، با استفاده از جاذب ها در همان فشار به آسانی جذب می شود. گاز با نقطه جوش بالا، جذب گاز با نقطه جوش کم دشوار است و تحت فشار بالا مقدار جذب گاز جذب شده افزایش می یابد، تحت فشار کم جذب گاز جذب شده برای کاهش ویژگی ها برای دستیابی به جداسازی گاز.این فرآیند تحت فشار جذب ناخالصی ها، تحت جذب فشار کاهش یافته ناخالصی ها، باعث بازسازی جاذب، چرخه PSA است.
