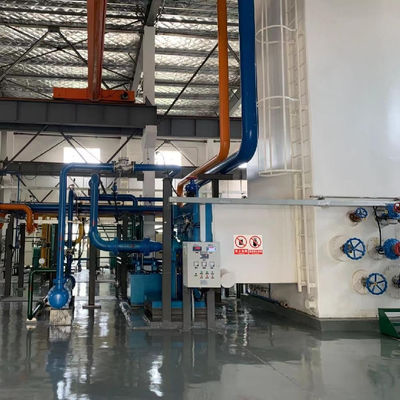

تولید اکسیژن کارخانه جداسازی هوا برودتی تولید کننده نیتروژن مایع و گاز 20MPa

فیلدهای کاربردی

اکسیژن، نیتروژن، آرگون و سایر گازهای کمیاب تولید شده توسط واحد جداسازی هوا به طور گسترده در صنایع فولاد، صنایع شیمیایی، پالایشگاه، شیشه، لاستیک، الکترونیک، مراقبت های بهداشتی، مواد غذایی، فلزات، تولید برق و سایر صنایع استفاده می شود.

نمودار جریان فرآیند واحد جداسازی هوا

جریان فرآیند فن آوری: 1، فشرده سازی و تصفیه هوا: هوا از طریق فیلتر هوا برای حذف گرد و غبار و ناخالصی های مکانیکی به کمپرسور هوا، فشرده سازی تا فشار دلخواه، سپس وارد یک خنک کننده هوا برای کاهش دمای هوا. سپس وارد سیستم تصفیه هوا شوید. برای حذف آب، دی اکسید کربن، استیلن و سایر هیدروکربن های موجود در هوا.2، جداسازی هوا: هوای تصفیه شده به دو روش تقسیم می شود: یک راه به ستون شکاف، پس از خنک شدن در مبدل حرارتی اصلی به پایین ستون.راه دیگر به برج شکنش، پس از خنک شدن در مبدل حرارتی اصلی به منبسط کننده پس از انبساط به وسط برج فوقانی برای شرکت در اصلاح برج فوقانی، برای ارائه ظرفیت خنک کننده برای سیستم.محتوای نیتروژن گاز در حال افزایش در برج پایینی با تماس با مایع رفلکس افزایش می یابد.نیتروژن مایع رفلکس مورد نیاز از اواپراتور متراکم در بالای برج پایینی می آید، جایی که اکسیژن تبخیر می شود و نیتروژن متراکم می شود.3، تبخیر نیتروژن مایع نیتروژن مایع از برج جداسازی هوا در مخزن ذخیره نیتروژن مایع ذخیره می شود.نیتروژن مایع در مخزن ذخیره به داخل بخارساز گرم می شود و به خط لوله نیتروژن محصول ارسال می شود.
