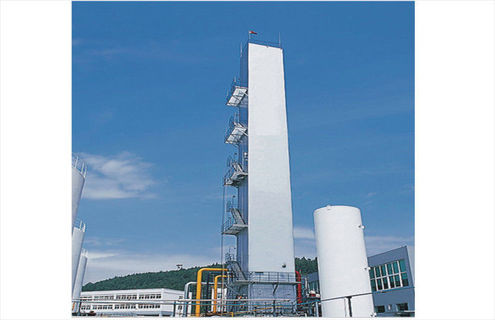

واحد اکسیژن برودتی صنعتی 380 ولت 60 هرتز
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | جداسازی هوای برودتی | خلوص | 95-99.999٪ |
|---|---|---|---|
| ولتاژ | 440V/380V/50-60Hz | وزن | 5500 کیلوگرم |
| ضمانتنامه | 18 ماه پس از زایمان | ||
| برجسته | واحد جداسازی هوا برودتی,واحد جداسازی هوای برودتی 380 ولت,واحد جداسازی هوای برودتی 60 هرتز |
||
توضیحات محصول
| مدل | تولید - محصول |
تولید (Nm3/h) |
خلوص |
| JFDO | اکسیژن | 50 تا 3000 | 99.6٪ - 99.8٪ |
| JFDN | نیتروژن، نیتروژن مایع | 50 تا 3000 | 99.9٪ - 99.999٪ |
| JFDON |
اکسیژن، نیتروژن، اکسیژن مایع، نیتروژن مایع |
50 تا 3000 |
اکسیژن: 99.6٪ - 99.8٪ نیتروژن: 99.9٪ - 99.999٪ |
|
JFDONAR |
اکسیژن، نیتروژن، آرگون اکسیژن مایع، نیتروژن مایع، آرگون مایع |
O2، N2: 50 تا 3000
آر: 5 تا 90 |
اکسیژن: 99.6٪ - 99.8٪ نیتروژن: 99.9٪ - 99.999٪ آرگون: 1.5ppm O2+4ppm N2
|
1. اصل طراحی این گیاه بر اساس نقطه جوش متفاوت هر گاز در هوا است.هوا فشرده می شود، از قبل خنک می شود و H2O و CO2 حذف می شود، سپس در مبدل حرارتی اصلی خنک می شود تا زمانی که مایع شود.پس از اصلاح، اکسیژن و نیتروژن تولیدی را می توان جمع آوری کرد.
2. این کارخانه تصفیه هوای MS با فرآیند گسترش دهنده توربین تقویت کننده است.این یک کارخانه متداول جداسازی هوا است که از پر کردن و یکسوسازی کامل مواد برای ساخت آرگون استفاده می کند.
3. هوای خام برای حذف گرد و غبار و ناخالصی های مکانیکی به سمت فیلتر هوا رفته و وارد کمپرسور توربین هوا می شود که در آن هوا به 0.59MPaA فشرده می شود.سپس به سیستم پیش خنک کننده هوا می رود، جایی که هوا تا 17 ℃ خنک می شود.پس از آن، به 2 مخزن جاذب غربال مولکولی که به نوبه خود در حال کار هستند، جریان می یابد تا H2O، CO2 و C2H2 حذف شود.
*1.پس از تصفیه، هوا با هوای گرم شده در حال گسترش مخلوط می شود.سپس توسط کمپرسور فشار متوسط فشرده می شود تا به 2 جریان تقسیم شود.یک قسمت به مبدل حرارتی اصلی می رود تا تا 260-K خنک شود و از قسمت میانی مبدل حرارتی اصلی مکیده می شود تا وارد توربین انبساط شود.هوای منبسط شده به مبدل حرارتی اصلی باز می گردد تا دوباره گرم شود و پس از آن به سمت کمپرسور تقویت کننده هوا جریان می یابد.قسمت دیگر هوا توسط منبسط کننده دمای بالا تقویت می شود و پس از خنک شدن به سمت منبسط کننده تقویت کننده دمای پایین جریان می یابد.سپس به جعبه سرد می رود تا تا 170K خنک شود.بخشی از آن همچنان خنک می شود و از طریق مبدل حرارتی به پایین ستون پایینی جریان می یابد.و هوای دیگر به وسوسه کم مکیده می شود.گسترش دهندهپس از گسترش به 2 قسمت تقسیم می شود.یک قسمت برای اصلاح به پایین ستون پایین می رود، بقیه به مبدل حرارتی اصلی باز می گردد، سپس پس از گرم شدن مجدد به سمت تقویت کننده هوا جریان می یابد.
2.پس از یکسوسازی اولیه در ستون پایین، هوای مایع و نیتروژن مایع خالص را می توان در ستون پایین جمع آوری کرد.نیتروژن مایع زباله، هوای مایع و نیتروژن مایع خالص از طریق هوای مایع و خنک کننده نیتروژن مایع به ستون بالایی جریان می یابد.دوباره در ستون بالایی تصحیح می شود، پس از آن، اکسیژن مایع با خلوص 99.6 درصد را می توان در پایین ستون بالایی جمع آوری کرد و به عنوان تولید از جعبه سرد تحویل داد.
3.بخشی از کسر آرگون در ستون بالایی به ستون آرگون خام مکیده می شود.2 قسمت از ستون آرگون خام وجود دارد.رفلاکس قسمت دوم از طریق پمپ مایع به عنوان رفلاکس به قسمت اول منتقل می شود.در ستون آرگون خام تصحیح می شود تا 98.5% Ar بدست آید.2ppm O2 آرگون خام.سپس از طریق اواپراتور به وسط ستون آرگون خالص تحویل داده می شود.پس از یکسوسازی در ستون آرگون خالص، آرگون مایع (99.999% Ar) را می توان در پایین ستون آرگون خالص جمع آوری کرد.
4.نیتروژن زائد از بالای ستون بالایی به عنوان هوای احیا کننده از جعبه سرد به تصفیه کننده جریان می یابد و بقیه به برج خنک کننده می رود.
5.نیتروژن از بالای ستون کمکی ستون بالایی به عنوان تولید از طریق خنک کننده و مبدل حرارتی اصلی از جعبه سرد خارج می شود.در صورت عدم نیاز به نیتروژن، می توان آن را به برج خنک کننده آب تحویل داد.برای اینکه ظرفیت سرد برج خنک کننده آبی کافی نیست، باید چیلر نصب شود.
